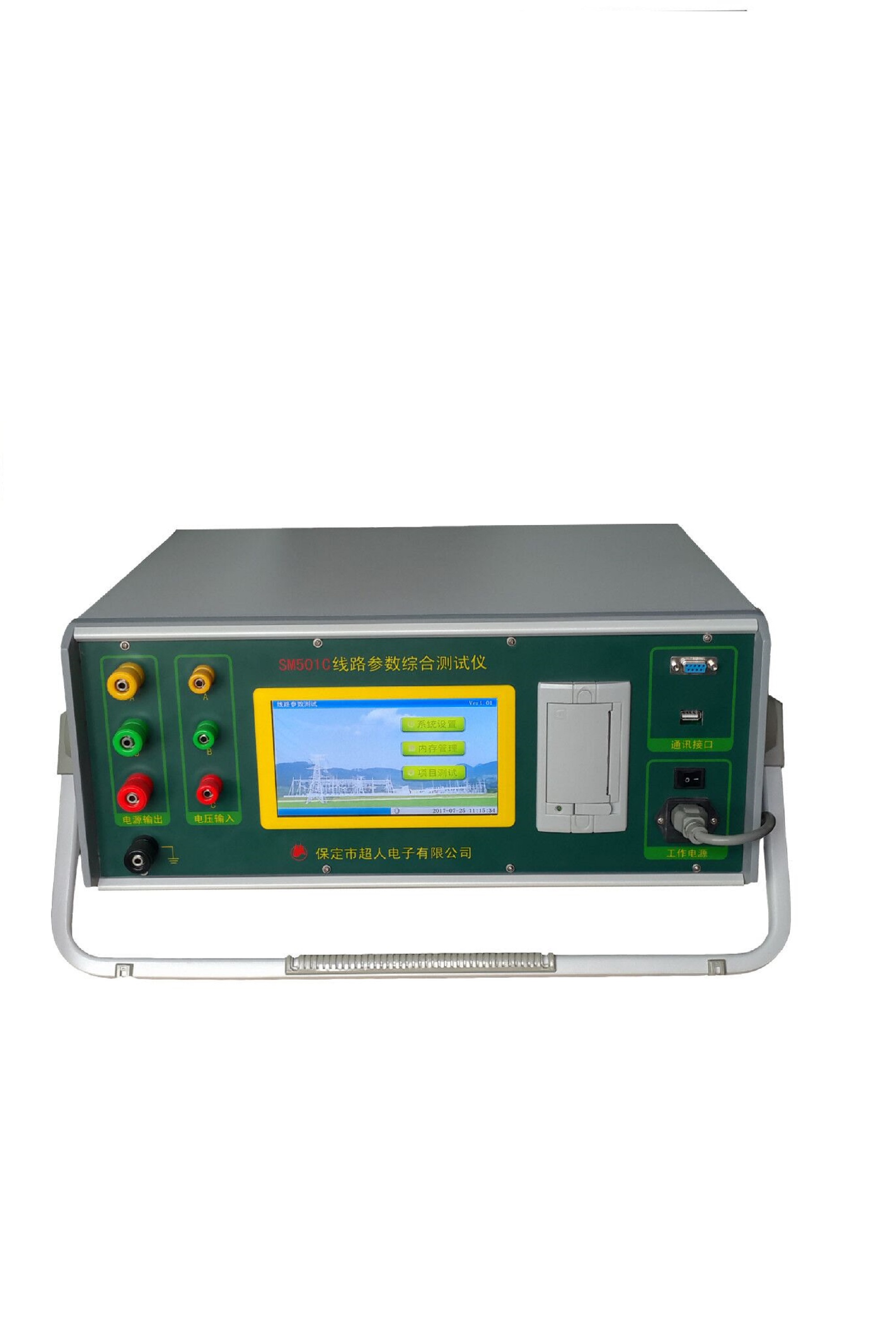

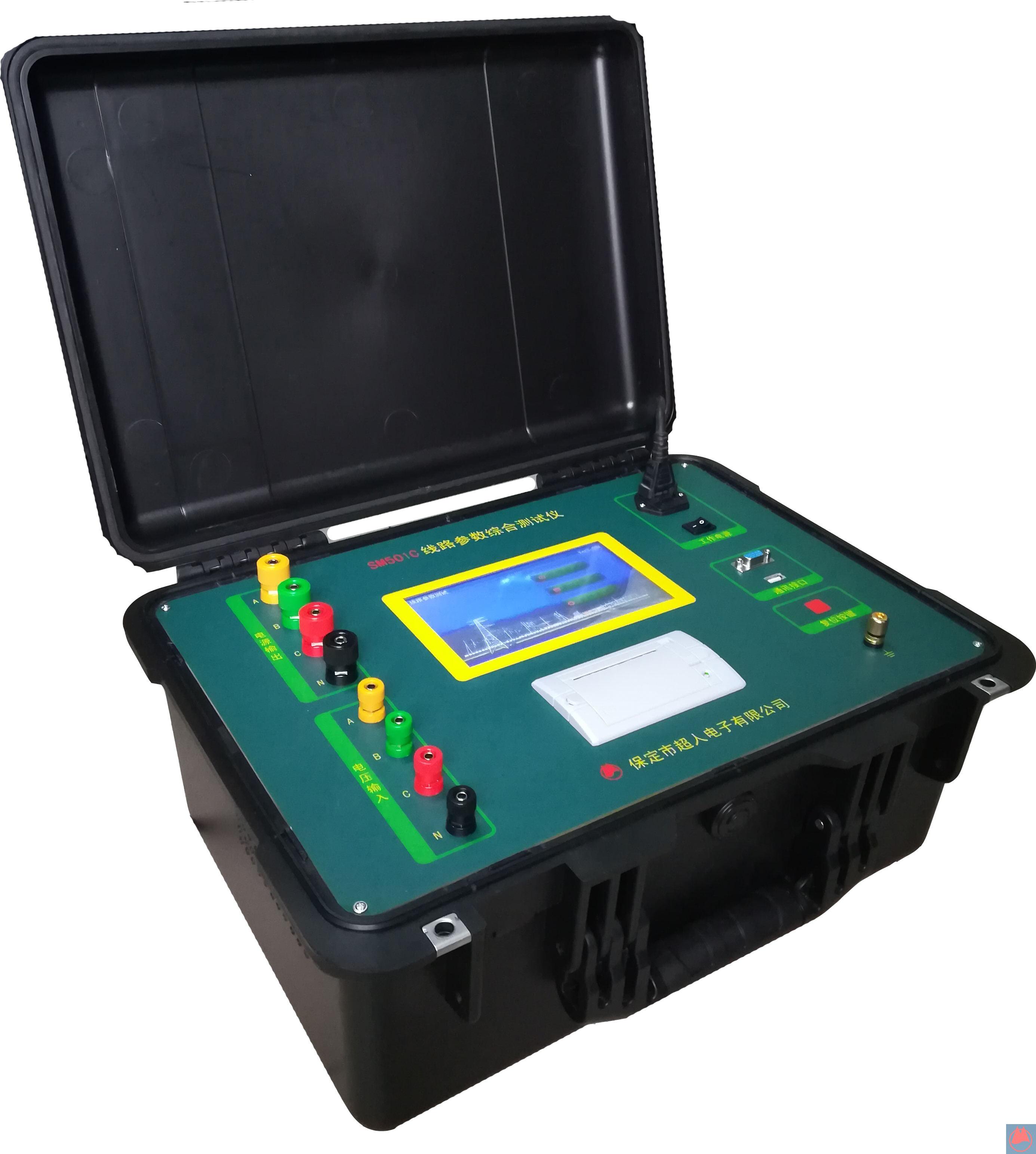

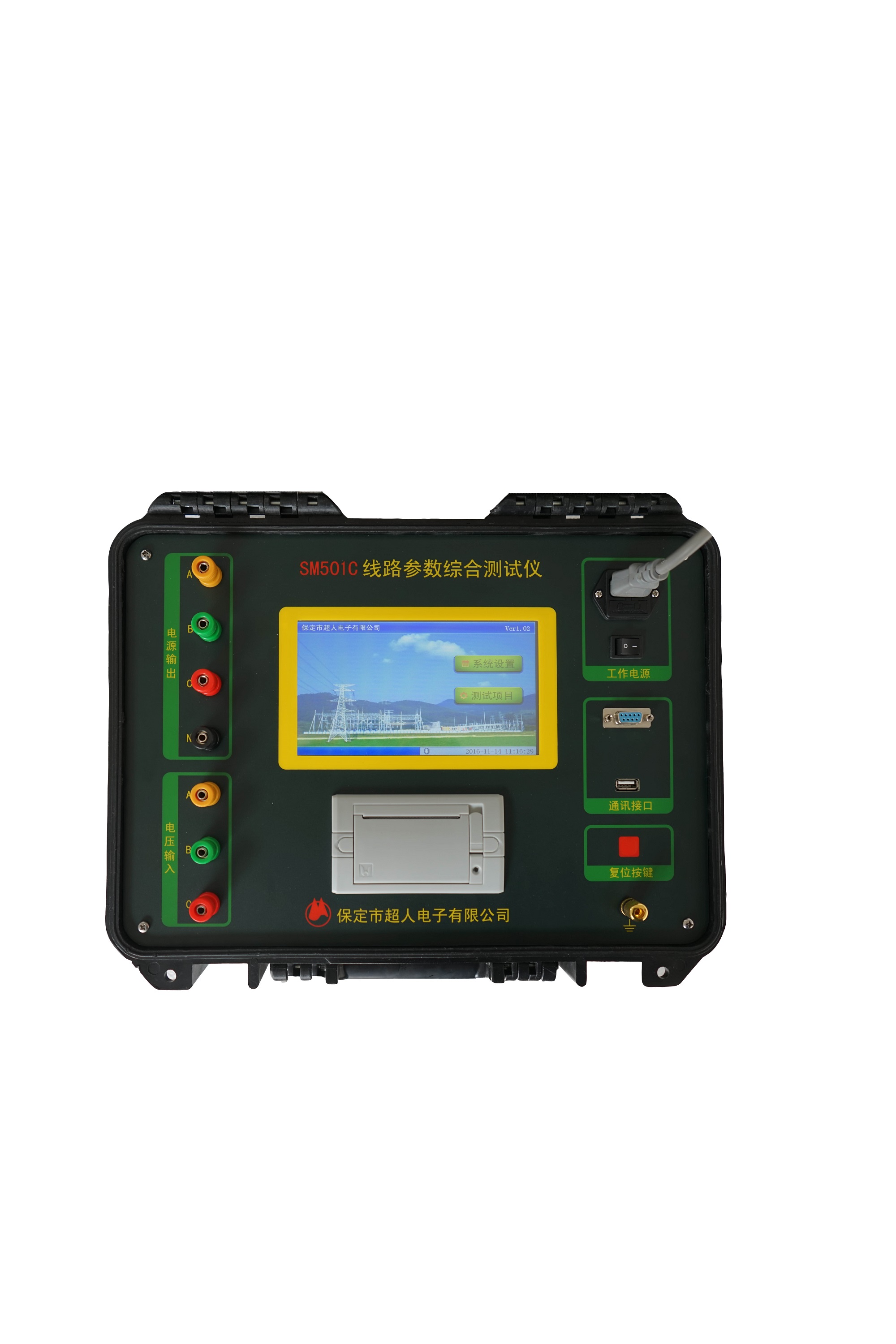

SM501C線路參數綜合測試儀
儀器為一體化結構,內置本公司獨創的低失真可變頻智能穩壓穩流交流電源, 重量輕、體積?。?/span> 既可測試線路的交流參數,也可以測試線路的直流參數。SM501C線路參數綜合測試儀采用本公司獨創的三路自動交流測量法,采用軟硬件濾波技術,有效避開了工頻電場對測試的干擾,無需抗干擾抑制裝置即可承受10~50A的感應電流。
一、主要功能與特點:
1. 內置本公司獨創的低失真可變頻智能穩壓穩流交流電源,無需任何外部設備,體積小、重量輕、攜帶方便。
2. 可用于各種高壓輸電線線路:架空、電纜、架空電纜混合、同桿多回路的工頻參數。
3. 具有恒流壓降法測量線路直流電阻功能。
4. 儀器提供45hz/55hz、47.5hz/52.5hz兩種接近工頻的異頻電源, 軟硬件濾波設計,精確分離50hz工頻干擾,高效快速完成傳統方法2小時的工作量。
5. 快速準確可靠的完成線路的正序阻抗、零序阻抗、線間阻抗、線地阻抗、正序電容、零序電容、線間電容、線地電容的測量,并能完成線路間的互感阻抗和耦合電容的測量。
6. 采用7寸彩色觸摸液晶屏,操作簡單。內置大容量存儲器,可隨時查看歷史數據。
7. 可用U盤導出測試數據,以便用計算機進行分析和記錄。
8. 具有RS232接口,可連接計算機進行測試、存儲、打印、查詢、數據分析。
二、 主要技術指標:
1. 輸出電壓: 0~200V(有效值)
2. 測試電源頻率:45~55Hz
3. 阻抗:0.1-400Ω 準確度:≥1Ω時, 1%±0.01Ω <1Ω時, 2%±0.01Ω
4. 阻抗角:-90°-90° 準確度:±0.2°(電壓>1.0V) ±0.3°(電壓:0.2V~1.0V)
5. 電容:0.1-30uF 準確度:≥1μF時,1%±0.01μF, <1μF時,2%±0.01μF
6. 直流電阻:0.01-300Ω 準確度: 0.2%±2個字
7.抗靜電感應電壓:30KV
8. 抗感應電流:10A,50A(可選)
9.工作電源: AC220V±10%
10. 儀器重量:9.8Kg(不包括線)
11. 儀器體積:500×400×450mm
12. 工作條件:溫度-20~50°;濕度≤90%RH
